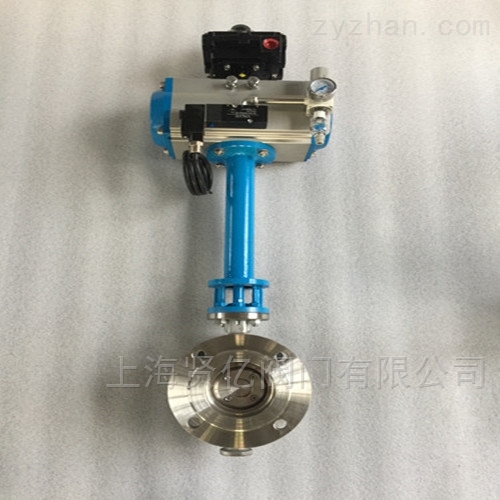

D643W-25P不銹鋼氣動蝶閥氣動法蘭加長蝶閥

廠商性質：

所屬分類：氣動蝶閥

產品時間：2021-03-18

簡要描述：D643W-25P不銹鋼氣動蝶閥氣動法蘭加長蝶閥流體阻力較小，中大口徑的氣動法蘭蝶閥全開時有效流通面積較大，啟閉迅速省力，蝶板旋轉90角度即可完成啟閉，由于轉軸兩側碟板手介質作用力接近相等。

聯系我們在線咨詢

詳細說明：

D643W-25P不銹鋼氣動蝶閥氣動法蘭加長蝶閥－－產品概述

D643W-25P不銹鋼氣動蝶閥氣動法蘭加長蝶閥流體阻力較小，中大口徑的氣動法蘭蝶閥全開時有效流通面積較大，啟閉迅速省力，蝶板旋轉90角度即可完成啟閉，由于轉軸兩側碟板手介質作用力接近相等，而產生的轉矩方向相反，因而啟閉力矩較小，低壓下可實現良好的密封。氣動硬密封蝶閥廣泛應用于冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上。

采用標準

設計標準：GB/T12238-1989；

法蘭連接尺寸：GB/T9113.1-2000；GB/T9113.2-2000 GB/T9115.1-2000；GB/T9115.2-2000；

結構長度：GB/T12221-1989；

壓力試驗：GB/T13927-1992；JB/T9092-1999 ；

D643W氣動硬密封不銹鋼蝶閥的密封原理

(1)結構特征。閥板回轉中心(即閥門軸中心）與閥板密封面形成一個尺寸a偏置，并與閥體中心線形成一個a偏置；閥體密封面中心線與閥座中心線（即閥體中心線）形成一個角度為β的角偏置。

(2)密封原理。由于在雙偏心密封蝶閥的基礎上，將閥座中心線再與閥體中心線形成一個β角偏置，當三偏心密封蝶閥處于完全開啟狀態時，其閥板密封面會完全脫離閥座密封面，并且在閥板密封面與閥體密封面之間形成一個與雙偏心密封蝶閥相同的間隙y，由于β角偏置的形成會使長、短半徑轉動的閥板大、小半圓上，閥板密封面轉動軌跡的切線與閥座密封面形成一個θ1角和θ2角。使閥板啟閉時閥板密封面相對于閥座密封面漸出脫離和漸入壓緊，從而徹底消除了閥板啟閉時蝶閥密封副兩密封面之間的機械磨損和擦傷。

三偏心蝶閥從0°~90°開啟時，閥板的密封面會在開啟的瞬間立即脫離閥座密封面，在其90°~0°關閉時，只有在關閉的瞬間，其閥板密封面才會接觸并壓緊閥座密封面。

由于θ1、θ2角的形成，使蝶閥關閉時，其密封副兩密封面之間的密封比壓可以由常規蝶閥的閥座彈性產生改為外加于閥門軸的驅動轉矩產生，不僅消除了常規蝶閥中彈性閥座彈性材料老化、冷流、彈性失效等因素造成的密封副兩密封面之間的密封比壓降低和消失，而且可以通過對外加驅動轉矩的改變實現對其密封比壓的任意調整，從而使三偏心密封蝶閥的密封性能和使用壽命得到大大的提高。

(3)密封副密封性能失效的主要原因。介質對密封副兩密封面的氣蝕、沖蝕。

(4)三偏心密封蝶閥的特點。

1)密封副設計復雜，制造難度大，成本高；

2)密封性能非常好；

3)使用壽命特別長，使用壓力高；
